Reconditionnement du corps de pompe

Réparation Au Belzona sur corps de pompe pour un industriel du secteur Pétrole chime et offshore

Une réparation rapide et durable !

Date de création

2025

Secteurs d’activité

Pétrole, chimie et offshore

Services éffectués

Réparation Belzona

Temps de Réalisation

24h

Contexte et Objectifs de la mission :

Suite à l’analyse effectué nous avons constaté des pertes de métaux lourds sur les composants internes du corps de pompe. Des piqûres profondes sur la pièce pouvant entrainer de mauvaises performances de la pompe.

Pourquoi faire appel à A.I.C ?

Faire appel à A.I.C pour une réparation au Belzona sur corps de pompe permet de restaurer rapidement l’intégrité de l’équipement sans remplacement coûteux.
Grâce à son expertise technique et à des interventions maîtrisées, A.I.C assure une solution durable, réduit les temps d’arrêt et prolonge la durée de vie des installations industrielles.

Réalisation de la mission :

Réparation Belzona sur corps de pompe

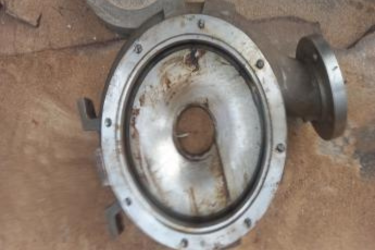

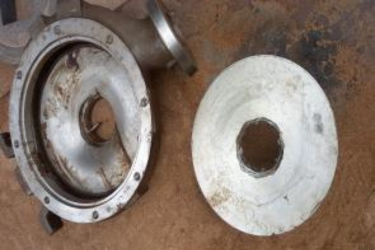

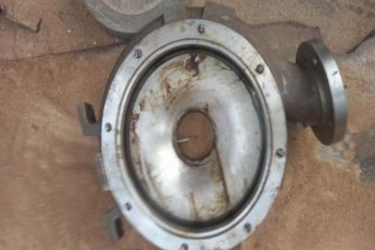

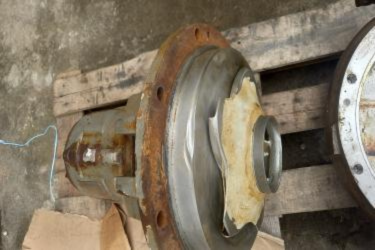

Image corps de pompe partie supérieure et inférieure

Image point de percement sur piquage bride & usure avant préparation de surface

Image point de percement sur piquage bride & usure après préparation de surface

Solution Proposé par notre société :

Sablage & nettoyage et Traitement de surface
Rechargement des chancres et reprise en épaisseur
Usinage des portés usuelle
Revêtement de protection

Point d’usure observé au niveau de la partie inférieur du corp de pompe.

Nous avons pu constater une dégradation avancée au niveau de la paroi intérieure au niveau de l’alésage la partie inférieure du corps de pompe. (Image ci-dessous)

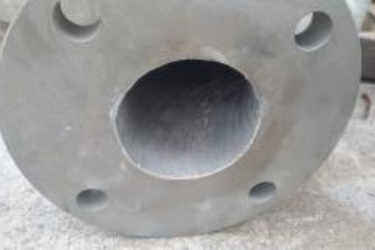

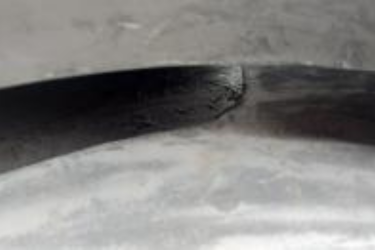

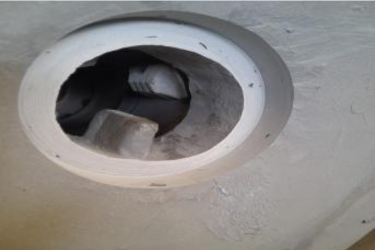

Image point de percement sur piquage bride

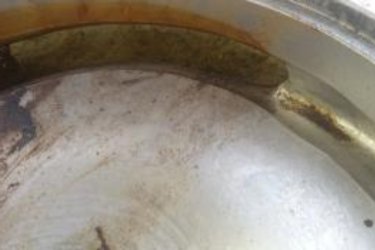

Image corrosion au niveau portée roue

1. Sablage & nettoyage et Traitement de surface

Sablage de la surface à reconstruire afin d’atteindre la norme ISO 8501-1 Sa 2’.

Suivie de dégraissage et nettoyage à l’aide du BELZONA 9111.

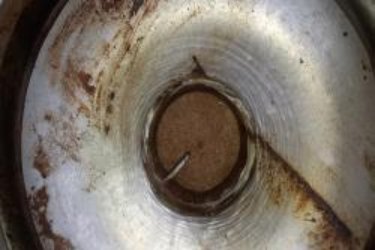

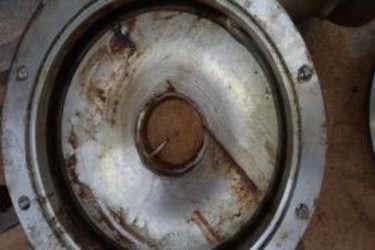

Image intérieure corps de pompe avant sablage

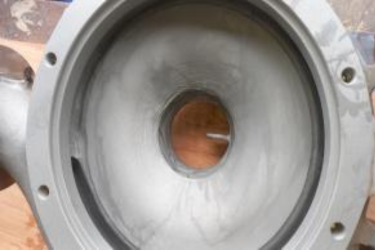

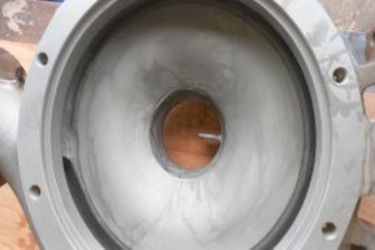

Image intérieure corps de pompe après sablage

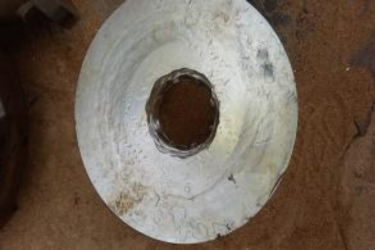

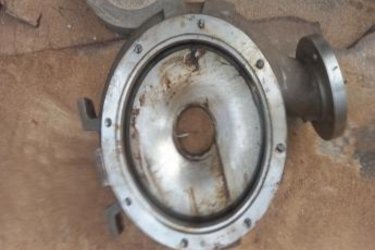

Image corps de pompe avant sablage

Image corps de pompe après sablage

2. Rechargement des chancres et reprise en épaisseur

Suite au traitement de surface nous avons procédé au rechargement des chancres et reconstruction de la structure intérieur de la pompe à l’aide du BELZONA 1121.

L’application a été poncée à la main jusqu’au profil d’origine.

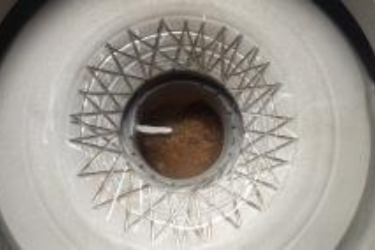

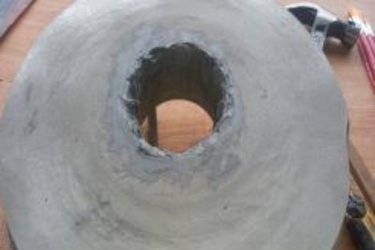

Image avant reconstruction du corps de pompe

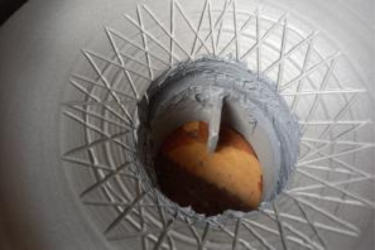

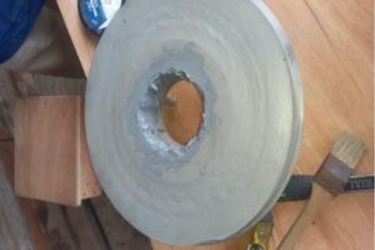

Image pendant reconstruction du corps de pompe

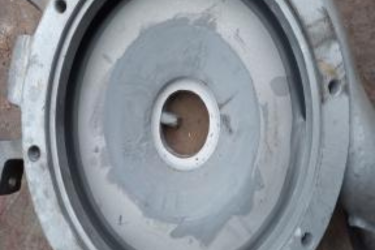

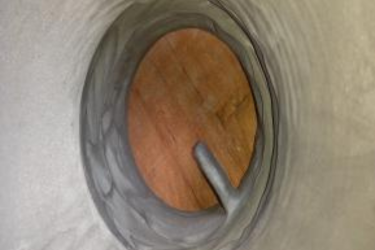

Image après reconstruction du corps de pompe

3. Usinage des portés usuelle

Suite au rechargement et à la reconstruction de l’intérieure du corps de pompe, nous avons procéder à l’usinage de la portée d’usure de la rouée.

Cette opération consiste à usiner la portée d’usure de la rouée diamètre extérieure et profondeur afin de permettre le mouvement de rotation rouée corps de pompe et minimiser les frictions entre les deux corps.

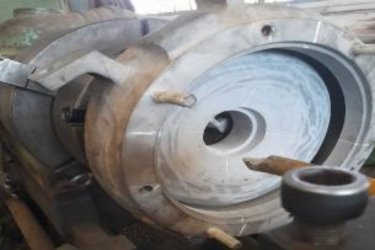

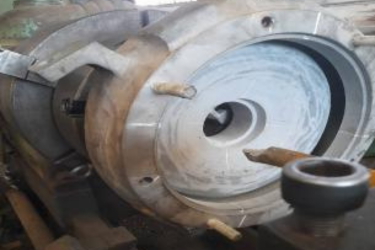

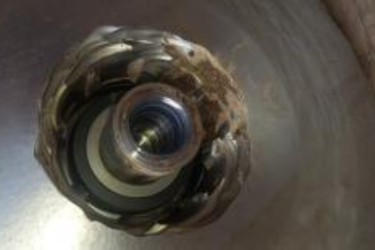

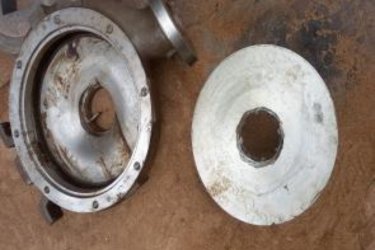

Image montage corps sur machine usinage avant alésage

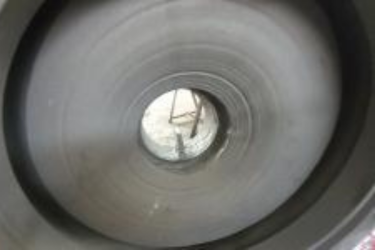

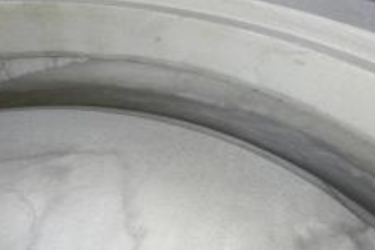

Image corps après alésage portée rouée

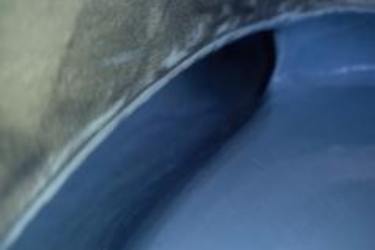

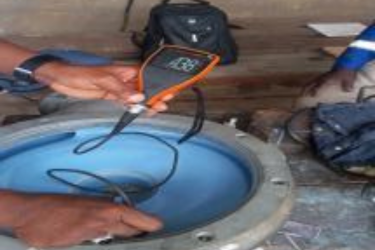

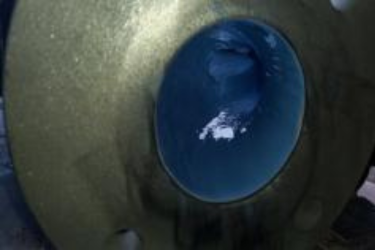

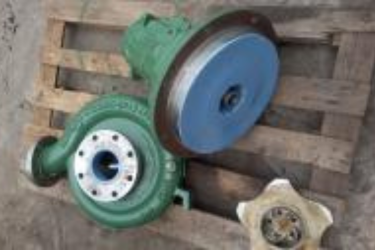

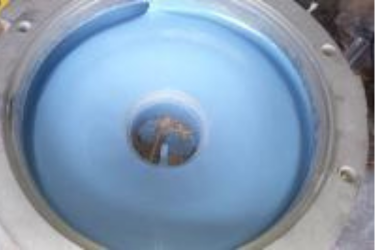

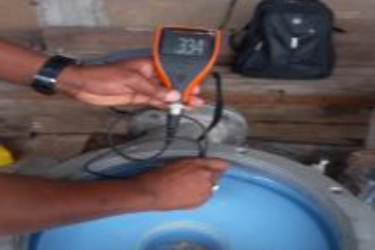

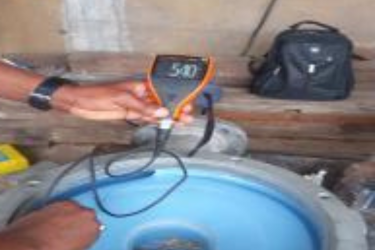

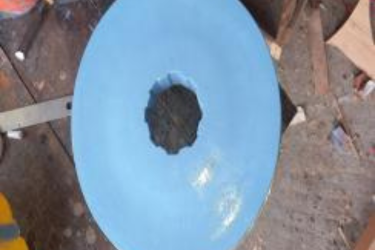

4. Revêtement de protection

A la suite des travaux d’usinage du corps de pompe, nous avons effectué un ajustage de la surface intérieur du corps de pompe, suivie d’un revêtement de protections à l’aide du BELZONA 1341 (supermetalglide) système revêtement bi-composants à haute performance pour améliorer l’efficacité des systèmes d’écoulement des fluides et la protection des métaux contre les effets de l’érosion-corrosion.
