Rechargement portées de mèche de gouvernail
Une réparation rapide et durable !
Date de création
2025
Secteurs d’activité
Maritime, réparation naval
Services éffectués
Réparation Belzona
Temps de Réalisation
24h
Contexte et Objectifs de la mission :
Suite à l’inspection des tuyères, nous avons constaté sur tri bords une corrosion avancé au niveau du point de friction entre l’hélice et la tuyère d’une profondeur de 5mm d’une largeur de 80 mm sur la circonférence.
Coté bas bords nous avons également observé des points de corrosion moins avancé par rapport au tri bords et par endroit sur la circonférence.
Cependant le responsable à souhaiter que le revêtement coté tri bords et bas bords ce face en considérant une bande de largeur 250 mm sur la circonférence des tuyères.
Pourquoi faire appel à A.I.C ?
Faire appel à A.I.C pour une réparation au Belzona sur une portée de mèche de gouvernail permet de restaurer rapidement l’intégrité de l’équipement sans remplacement coûteux.
Grâce à son expertise technique et à des interventions maîtrisées, A.I.C assure une solution durable et prolonge la durée de vie des portées de mèche de gouvernails.
Réalisation de la mission :
Réparation Belzona sur portées de mèches de gouvernail.

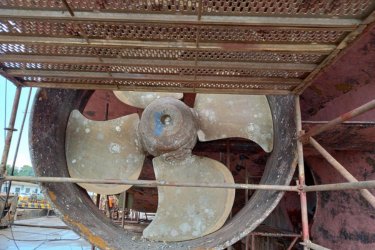

Tuyère bas bord
Tuyère tri bord
Solution Proposé par notre société :
- Inspection des tuyeres.
- Ponçage ou sablage des zones de revêtement et usinage rainure surface d’accroche. (Carena)
- Dimensionnement et limitation des zones de revêtement. & Nettoyage aux belzona 9111 des zones sabler. (AIC)
- Rechargement au belzona 1121.
- Application de couche de belzona 1321 Bleu en protection.
1. Inspection des tuyères

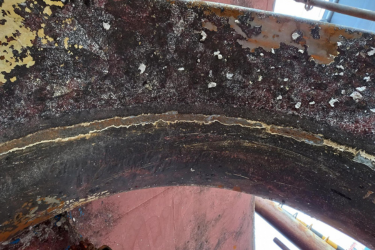

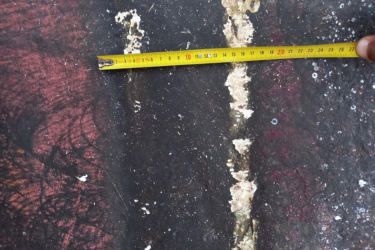

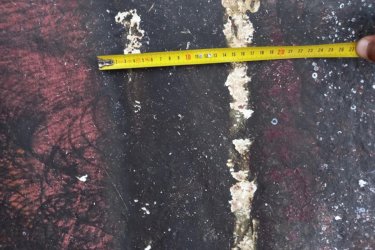

Image inspection tuyère tri bords

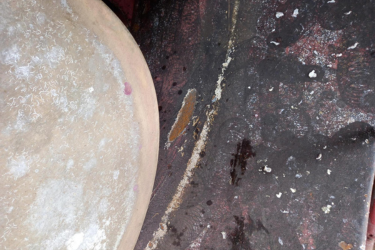

Image inspection tuyère bas bords

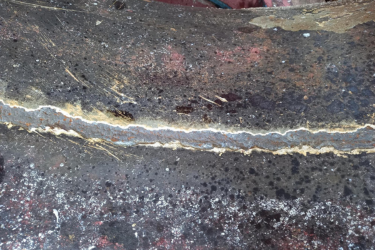

Image inspection tuyère tri bords
2. Sablages des zones de revêtement
Avant l’application du Belzona les zones de revêtement doivent être préalablement sablé afin d’éliminer l’oxydation sur l’acier.
NB : sablage effectuer par la CARENA.

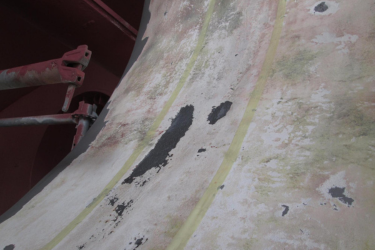

Image tuyère bas bords après sablage

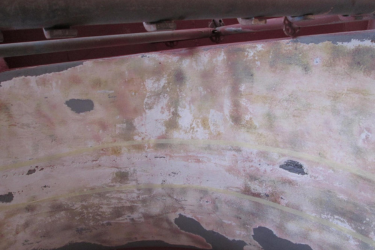

Image tuyère tri bords après sablage
3. Limitation de la zone de revêtement & nettoyage au Belzona 9111

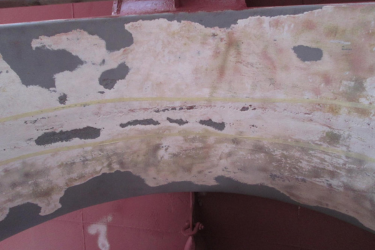

Image tuyère bas bords après limitation
Image tuyère tri bords après limitation
4. Rechargement au Belzona 1121

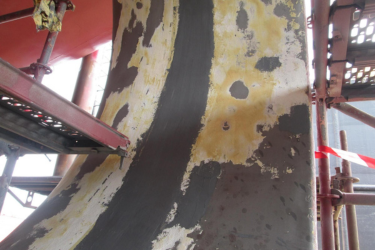

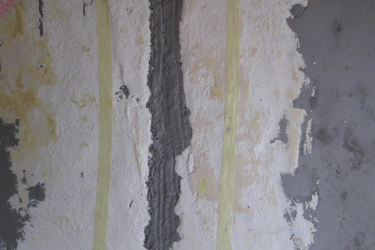

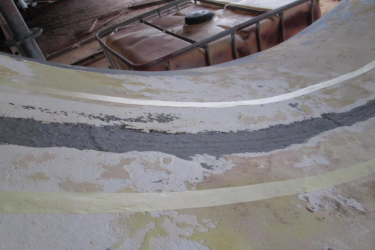

Image tuyère bas bords après rechargement au belzona 1121

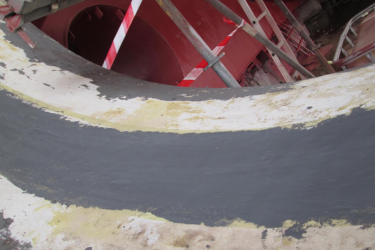

Image tuyère tri bords après rechargement au belzona 1121
Image tuyère bas bords après rechargement au belzona 1121
Image tuyère tri bords après rechargement au belzona 1121
4. Application de couche de belzona 1321 Bleu en protection.

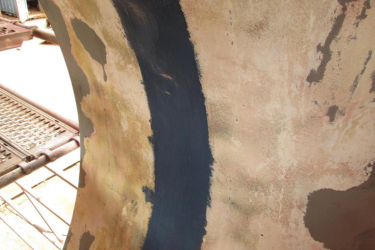

Image tuyère bas bords après application au belzona 1321 (1ere couche)

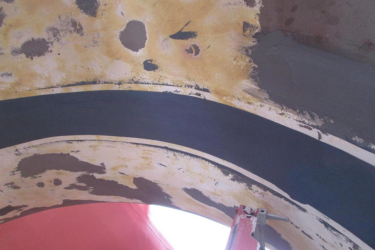

Image tuyère tri bords après application au belzona 1321 (1ere couche)

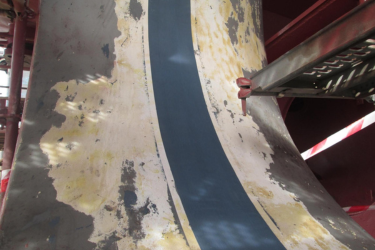

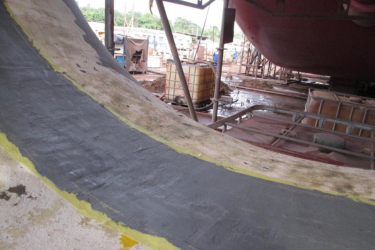

Image tuyère bas bords après application au belzona 1321 (2eme couche & finition)
Image tuyère tri bords après application au belzona 1321 (2eme couche & finition)
